正航儀器設備技術組合機床 滑套進給式動力頭 精度檢驗
1 范圍
本標準規定了組合機床滑套進給式動力頭的幾何精度要求和檢驗方法。
本標準適用于組合機床及其自動線的滑套進給式動力頭。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其版本（包括所有的修改單）適用于本文件。
GB/T 17421.1—1998 機床檢驗通則第 1 部分：在無負荷或精加工條件下機床的幾何精度
3 簡要說明
3.1 滑套進給式動力頭的名義尺寸為相應滑臺的滑鞍寬度，等于滑套式動力頭的底寬。
3.2 使用本標準時，應按照GB/T 17421.1 的規定。
3.3 本標準所列出的檢驗項目順序，并不表示實際檢驗次序，為了便于裝、拆檢驗工具和檢驗方便，可按任意次序進行檢驗。
3.4 檢驗時，當實測長度與本標準規定的測量長度不同時，公差根據GB/T 17421.1—1998 中2.3.1.1 項的規定，按實測長度折算，折算結果小于0.005 mm 時，按0.005 mm 計。

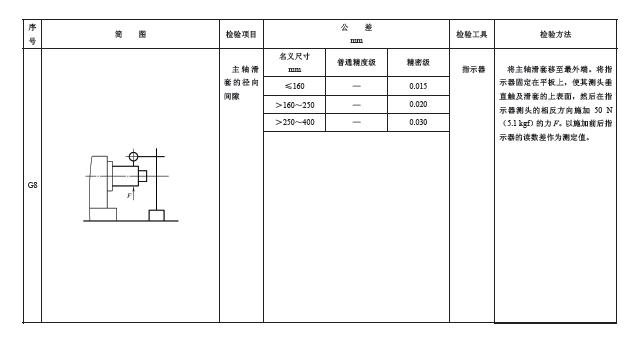

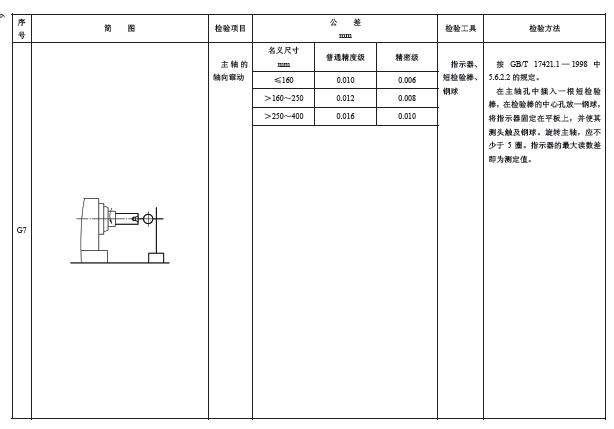

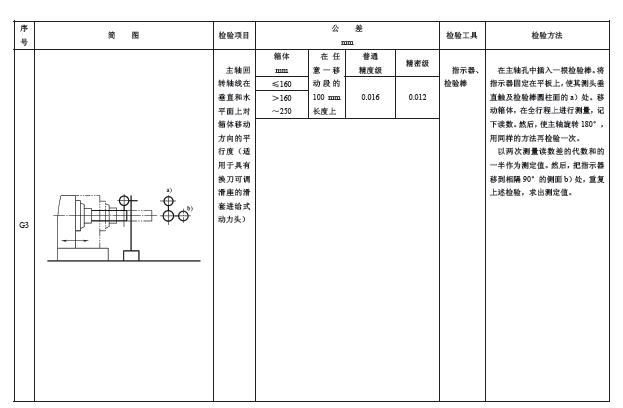

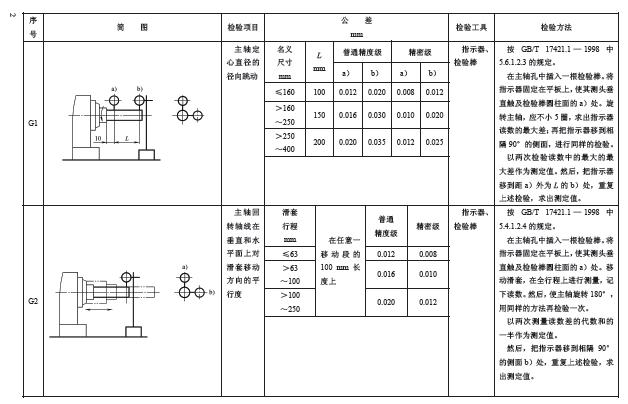

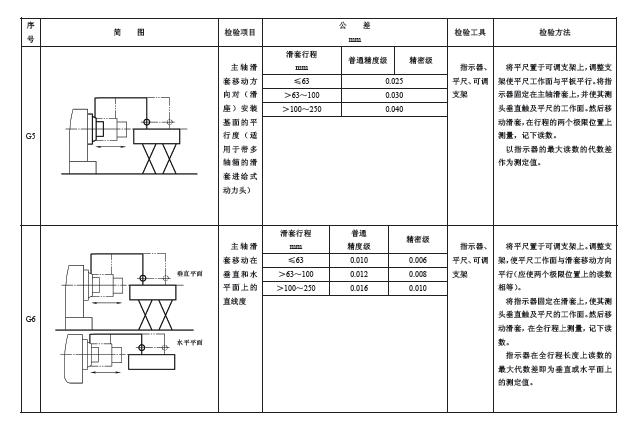

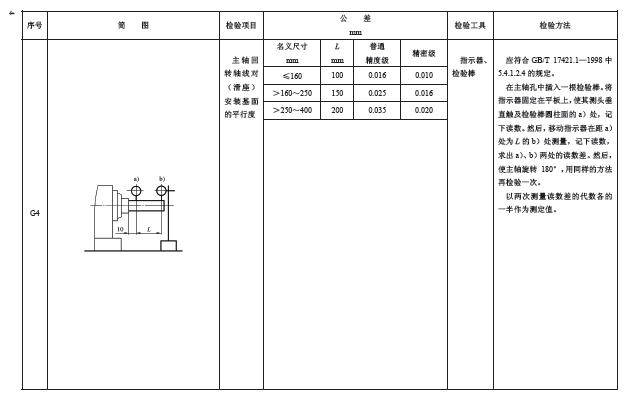

4 幾何精度檢驗
將未安裝傳動裝置的滑套進給式動力頭放在平板上，進行下列各項檢驗。
